磁力搅拌器

0
889

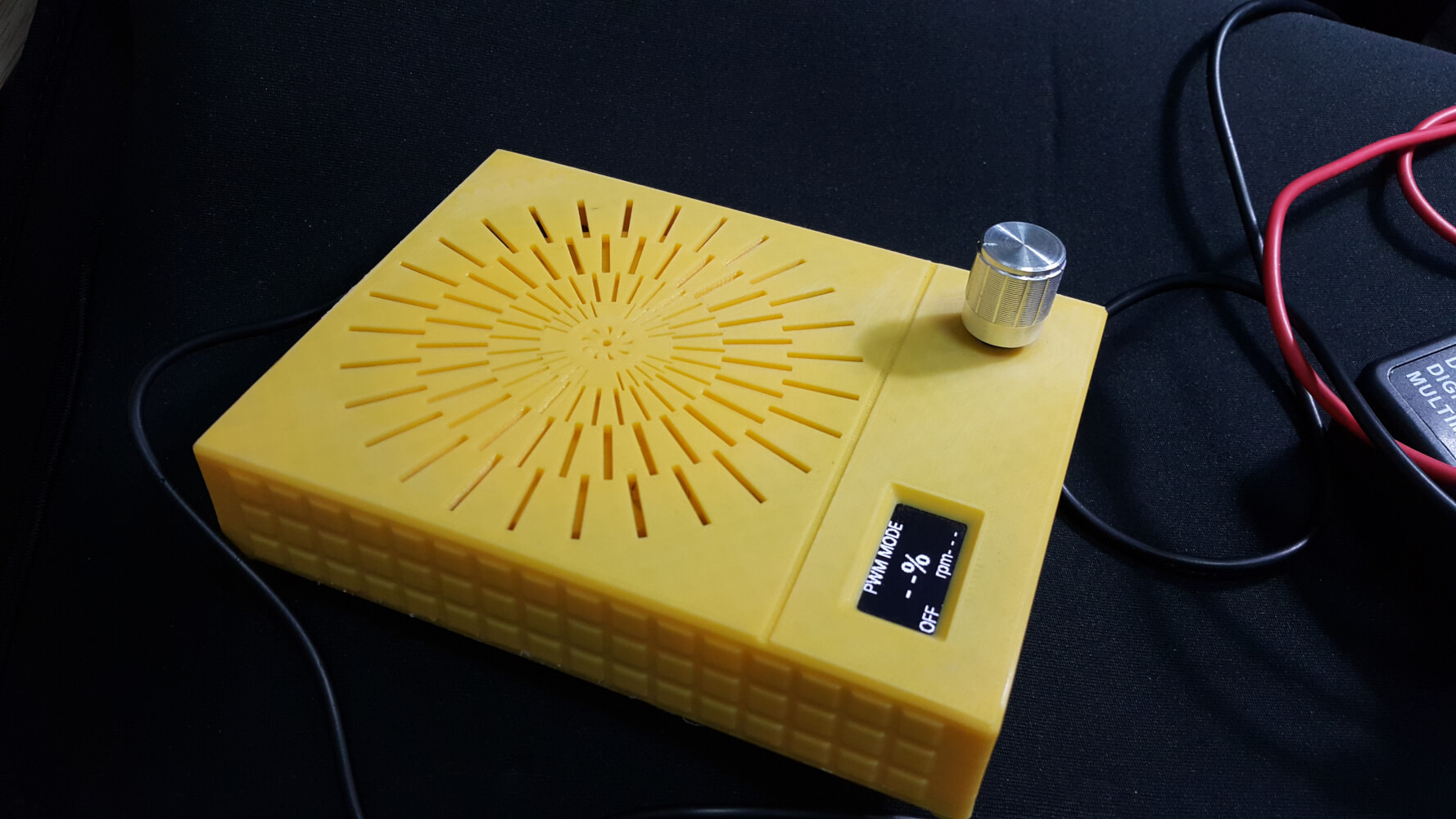

喝豆浆粉神器,一点疙瘩都不会有,一边搅一边倒豆浆粉,瞬间完成!市面上也有磁力搅拌器,不过是实验室用的,很丑。

需要以下材料:

  1. 4线8mm散热风扇
  2. 6个直径9mm,高度5mm的圆柱形磁铁
  3. arduino nano
  4. 0.96寸oled i2c 显示模块
  5. 编码器
  6. 二极管 MOS 电阻1000欧 100欧
  7. 如果风扇是12V的,还要准备5V-12V升压模块
  8. USB线一根

具体的制作呢,就是把磁铁装到一个圆盘上,圆盘粘到风扇上,风扇旋转,就带着被子里的搅拌子旋转了。接线图,模块摆放位置都附上,arduino源码也附上,外壳solidworks文件也有,这些文件在我的thingiverse可以下载到。https://www.thingiverse.com/thing:2141827。噢对了还要准备一块小电路板来方便接线,PCB文件在thingiverse上也有的下。
